Nos tubes - our tubes :

Les questions à se poser :

- Qu'est-ce que j'attends de mon tube ?

- Quelle forme est la mieux adaptée ?

- Quelle matière pour mon application ?

- Quelle finition attendue ?

- Quelle précision dans mes dimensions ?

- Quelles fonctions additionnelles apporter à ma pièce ?

Questions to ask yourself for helping your thinking :

- What am I expecting of the tube ?

- What is the most adapted shape to my needs ?

- Which material for my application ?

- What finish expected ?

- What dimension accuracy do I need ?

- What additionnal functions can I bring into my part ?

Nos réponses aux contraintes :

 Le choix d'un tube composites peut être guidé par beaucoup de raisons.

Les plus récurrentes sont les suivantes :

- l'allègement par rapport à la résistance ;

- l'absence de corrosion des composites ;

- la facilité d'obtention de tubes de dimensions hors standard en petites séries ;

- l'élasticité de la fibre de verre ;

- l'isolation électrique de la fibre de verre ;

- la transparence aux rayonnements des composites ;

- la stabilité dimensionnelle du carbone ;

- l'esthétique du 'carbon look" ;

- etc...



Our answers to constraints :

The choice of a composite tube can be guided by many reasons.

The most recurrent ones are:
- lightening products with the same mecanical properties;
- avoid corrosion with using composites;
- the easier way obtain non-standard dimensions tubes in small quantities;
- the elasticity of fiberglass;
- the electrical insulation of the fiberglass;
- radiation transparency of composites;
- the dimensional stability of carbon;
- the 'carbon look';
- etc ...

Nos formes possibles :



- Tube droit à section constante ;

- Tube droit à section et épaisseur variables ;

- Cônes sur-mesure :

      Le drapage permet de produire des pièces coniques de faible diamètre et grandes longueurs.



La variation des dimensions intérieures et extérieures des tubes est possible. Pensez-y !!

Our possible shapes :

- Straight tube with constant section;
- Straight tube with variable section and thickness;
- Custom cones:
   Rolling tube process able conical parts with small diameters and great lengths.
Vasriations of the inner and outer dimensions of the tubes are possible. Think about it !!

Les matières travaillées :



Nos tubes sont fabriqués par roulage de tissus pré imprégnés.

Les fibres travaillées : le verre, le carbone, l'aramide, la silice,...

Les résines travaillées : l'époxy, la phénolique.

Pour plus de précision : contactez-nous.



The materials worked :

Our tubes are made by rolling prepreg fabrics.
We transform fibers: fiberglass, carbon, aramid, silica, ...
We transform epoxy resins and phenolic resins.
For more details: contact us.

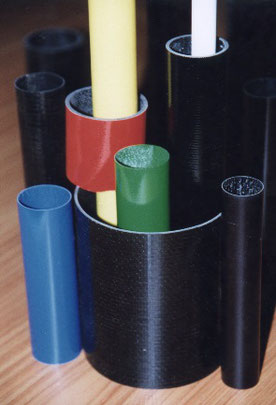

Nos finitions :



3 finitions au choix :

- La finition de base est celle présentée photo 1 ci-dessous.

- La finition vernie en photo 2.

- La finition peinte en photo 3.

Our finishes:
3 finishes to choose:
- The basic finish is the one shown in picture 1 below.
- The varnished finish in picture 2.
- The painted finish in photo 3.

Point sur les précisions dimensionnelles :



Nous proposons 3 niveaux de précision :



- La précision standard selon la norme ISO 2768 en classes c et L

- avec nos moyens d'usinage et de rectification nous pouvons atteindre les classes m et K

- pour les précisions plus poussées, nous nous appuyons sur des fournisseurs qualifiés que nous sélectionnons.



About dimensional accuracy:

We have 3 levels of accuracy :

According to the ISO 2768, the standard class for basic range products is class cL

With our machining and grinding facilities we can reach class mK.

For more precise tolerance we rely on qualified suppliers that we select.

Exemples de fonctions additionnelles :



Un bon moyen de rentabiliser l'utilisation des composites est d'ajouter des fonctions au tube de base de façon à y intégrer plus de valeur.



- La pose d'inserts,

- Le surmoulage de différents matériaux ou revêtements,

- L'ajout d'éléments de décoration, de marquage,

- l'assemblage pour créer des sous-ensembles,

- etc...

Examples of additional functions:

A good way to make the use of composites profitable is to add functions to the base tube so that you can add more value to it.

- The addition of inserts,- Overmoulding of different materials or covering,- The addition of decorative or marking elements,- assembly to create subassemblies, etc...
